Sistemas de ferramentas
O objetivo deste post é apresentar alguns dos sistemas de ferramentas mais comumente usados na manufatura.
A seguir, uma tabela contendo o resumos dos principais sistemas de ferramentas utilizados:
| Tipo | Imagem / Representação Visual | Prós | Contras | Observações |

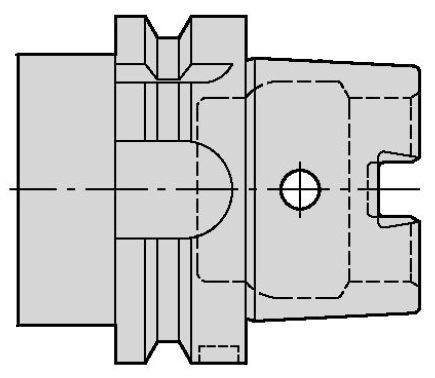

| HSK DIN 69893 ISO 12164 |  | – Alta rigidez e estabilidade – Ideal para altas velocidades – Repebibilidade e precisão axial | – Custo mais elevado – Sensibilidade à limpeza | – |

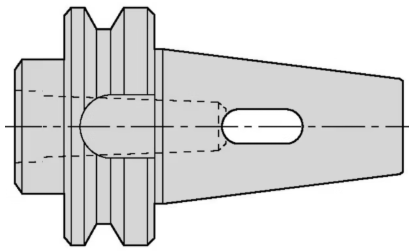

| SK / CAT / MAS-BT DIN 69871 ISO 7388-1 ASME B5.50 MAS 403 JIS B6339 |  | – Robustez – Proteção do fuso | – Rigidez axial limitada – Problema com desbalanceamento | – |
| Haste Cilíndrica / Weldon / Whistle Notch DIN 6537 DIN 1835 |  | – Fixação segura e resistente – Simplicidade de uso – Posicionamento fixo | – Menor precisa de batimento radial – Não é ideal para aplicações de alta velocidade | – |

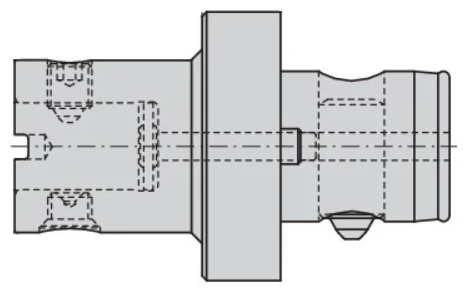

| ABS Patente CERATIZIT, antes era KOMET |  | – Modularidade e flexibilidade – Troca rápida de ferramenta | – Investimento inicial – Dependência de componentes | – |

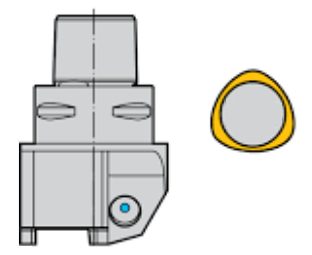

| CAPTO ISO 26623 |  | – Tempos de set-up reduzidos – Alta precisão e estabilidade – Modularidade e flexibilidade | – Custo inicial elevado – Manutenção especializada | – |
| KM ISO 26622 Patente KENNAMETAL |  | – Troca rápida – Repetibilidade – Rigidez e estabilidade | – Dependência da marca – Complexidade inicial – Custo inicial elevado | – |

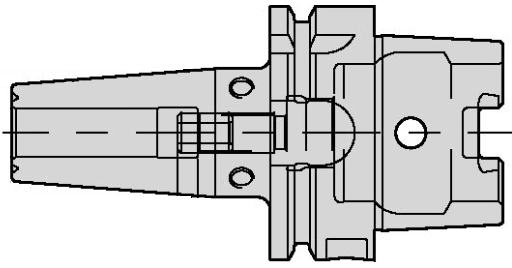

| Térmico Interface de encaixe térmico: haste cilíndrica |  | – Alta precisão – Elevado torque de fixação – Redução de vibrações – Design balanceado | – Necessidade de equipamento específico – Flexibilidade limitada Tempo de troca | – |

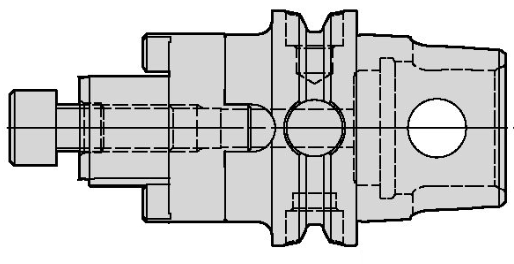

| Porta-Fresa Árvore / Chaveta ISO 10643 |  | – Robustez e rigidez – Ampla gama de fresas | – Versatilidade limitada | – |

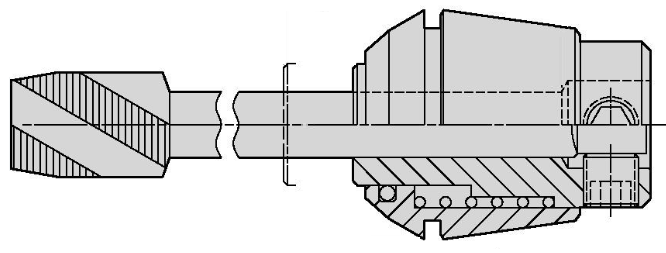

| Porta-Pinça ER DIN 6499 |  | – Versatilidade | – Torque de aperto reduzido em comparação com sistema hidráulico e térmico | – |
| PowRgrip Interface de encaixe térmico: haste cilíndrica Patente REGO FIX |  | – Alta precisão – Força de fixação superior – Excelente amortecimento de vibração – Processo a frio e seguro – Repetibilidade e durabilidade | – Custo inicial elevado – Dependência do equipamento de prensagem – Limitação de diâmetro de fixação | – |

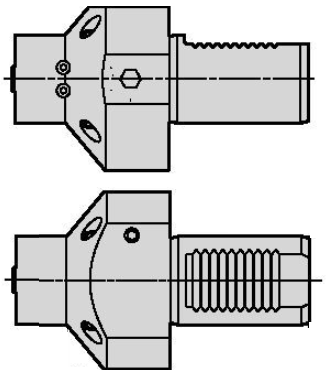

| VDI DIN 69880 |  | – Troca rápida – Padronização – Versatilidade | – Espaço ocupado na torre – Custo inicial | – |

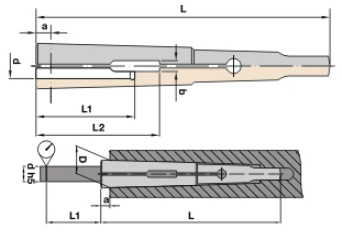

| Cone-Morse ISO 296 DIN 228 B |  | – Ampla disponibilidade – Custo-benefício | – Problema com desbalanceamento – Depende do bom encaixe cônico (pode soltar) | – |

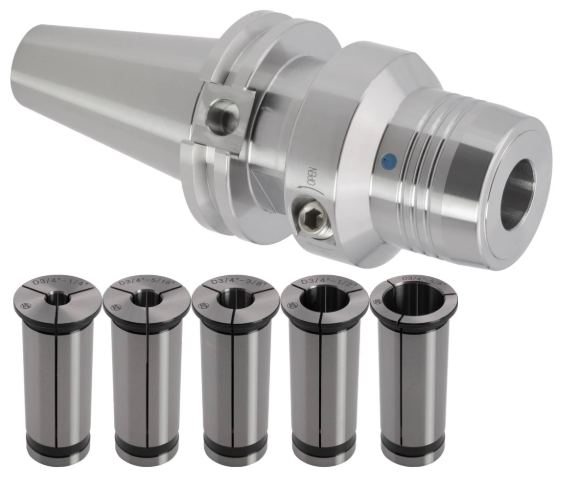

| Hidráulico Interface de encaixe térmico: haste cilíndrica |  | – Alta precisão – Menor batimento – Maior vida útil | – Custo inicial alto – Sensibilidade à sujeira – Limitações de torque em casos extremos | – |
Conclusão
A correta escolha do sistema de fixação depende de diversos fatores, principalmente da aplicação, do orçamento da empresa e das máquinas e equipamentos disponíveis.
